酷刻刻字机T48L,T24L,安装设置操作说明
2015-11-12 11:41:46xlh
酷刻刻字机T48L,T24L,操作安装说明 点击下载

二.酷刻T系列机器腿架安装图:
三,机器电源线和数据线安装方法:
安装刻字机前,请确保机器已经良好接地,并用随机配送的串口线把机器和电脑连接起来,请不要把串口线和USB线同时接在机器上,以免损坏刻字机,如果是用笔记本电脑,请插入USB驱动盘,安装驱动程序,或者   点击进入 http://www.xinlihong.com/support/downlond/ 我公司官网下载.

四,文泰软件的安装方法:

1,安装文泰刻绘软件,打开文泰安装光盘             找到SETUP.EXE文件,
运行安装,可以选最小安装,或最大安装(最小安装没有字体和图库)后在桌面上生成双击打开,出现如下对话框新建一个版面,根据机器型号设置材料宽高,,一般长在2000内,输入所要刻的文字或导入图案,导入的图案需为:PLT, EPS, DXFR12。


输好文字或图案后点刻绘输出按纽,系统提示选择所需的刻绘设备

请参照所购机器型号选择。(图王和酷刻机型通用)
文泰2009以上版本有TENETH驱动,如有需要请向经销商购买正版软件即可.

选好机器后,连接在串口1,再点设置进入参数设置


传速速率38.4K流式控制RTC/CTS  设置好后按确定,返回到刻绘输出对话框再点

点开始输出即可。
注意:输出前请确认刻字机电源是否开启,机器刻刀是否在材料版面内.

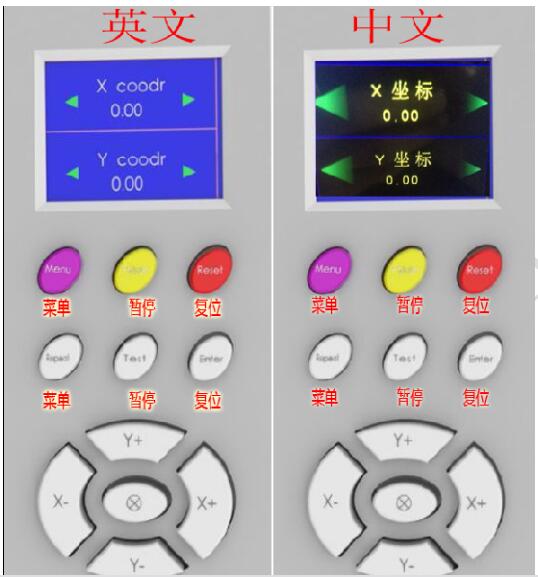

 五.控制面板操作中英文对照

上面一栏为压力,下面一栏为速度.



六.刻字刀的安装方法:(取掉刀上的红色冒,刀尖向外)


根据不同的切割介质,需要随时调整刀尖伸出的长度。


TH刻字机和T系列刻字机安装材料,刻刀的方法是一样的


七.机器操作方法:
接通电源后,机器跑车自动回到右边机械原点后停止,如果不需要回原点,可以按任意键
机器回到原点后,安装好刻刀和材料在机器上面,按测试键后,刻字机会在材料上划一个长方形的框,可以试揭下,如果切穿了或者揭不下来,可以按菜单键调整刻字机刀压
 经过上述设置,机器即可正常运行,其它参数出厂默认即可,无需调整.
八.机器详细参数介绍:

比例调整,该参数在文泰软件里设置,无需调整.

笔尖和红点的距离调整,按菜单键调到上图所示,机器红点自动亮起后,把绘图笔装好后,用力在材料上压一个小点,再按键,机器
出现下图所示对话框


按X-,X+,Y-,Y+四个方向键,把红点移动到黑色点正中后按下确认键保存参数(可用触摸屏微调).

复制份数和点动距离
1,复制份数,传一次文件到机器后,只要内存不超过130000KB,即可在机器上按重复键,并确认,即可重复切割上一个图形.
2,点动,用触摸屏按一次移动的距离.

优化和原点
1,优化,分为0-3四个档位,一般调为3档,切割精度好,力度大,不容易卡纸,如果要求速度可以调为0
2,原点,切割完成后是否回到工作原点.默认为否.

屏幕颜色和进纸距离
1,颜色,调整屏幕显示的背景色,请不要随意调整;
2,进纸,机器工作完成后,向前前进多少距离.
